Oscilador Harmônico Simples

Nícolas Morazotti

2025/01/28 Ter

Exemplos

Relógio de pêndulo

\(T=2\pi \sqrt{\frac{\ell}{g}}\)

Circuitos RLC


Ponte do Estreito de Tacoma

Oscilações resultam do fenômeno flutter aeroelástico. Billah, K.; R. Scanlan (1991).

O movimento harmônico simples

Sistema


Sistema

  • \(F = ma = -kx\)


Sistema

  • \(F = ma = -kx\)
  • \( m\ddot{x} + kx = 0 \)
  • \(\ddot{x} + \frac{k}{m}x= 0\)

Sistema linear

\(\ddot{x} + \frac{k}{m}x= 0\)
Se \(x_1\), \(x_2\) são soluções, então

Sistema linear

\(\ddot{x} + \frac{k}{m}x= 0\)
Se \(x_1\), \(x_2\) são soluções, então

\(\frac{\mathrm{d}^2}{\mathrm{dt}^2}(ax_1 + bx_2) + \frac{k}{m}(ax_1 + bx_2)\)

Sistema linear

\(\ddot{x} + \frac{k}{m}x= 0\)
Se \(x_1\), \(x_2\) são soluções, então

\(=a\left( \ddot{x}_1 + \frac{k}{m}x_1 \right) + b \left( \ddot{x}_2 + \frac{k}{m}x_2 \right) \)

Sistema linear

\(\ddot{x} + \frac{k}{m}x= 0\)
Se \(x_1\), \(x_2\) são soluções, então

\(=a\underbrace{\left( \ddot{x}_1 + \frac{k}{m}x_1 \right)}_{\equiv 0} + b \underbrace{\left( \ddot{x}_2 + \frac{k}{m}x_2 \right)}_{\equiv 0} \)

Sistema linear

\(\ddot{x} + \frac{k}{m}x= 0\)
Se \(x_1\), \(x_2\) são soluções, então

\(\equiv 0\)

Solução

\(\ddot{x} + \frac{k}{m}x= 0\)

\(x(t) = \cos(rt)\) é uma possível solução para \(\ddot{x} = cx\), a encontrar \(c\). Da mesma maneira, \(x(t) = \sin(rt)\) também é uma solução.

\(\implies x(t) = \alpha\cos(rt) + \beta\sin(rt)\)

\(x(t) = \alpha\cos(rt) + \beta\sin(rt)\)

\(x(t) = \alpha\cos(rt) + \beta\sin(rt)\)

Diferenciando \(x(t)\),

\(\dot{x}(t) = -\alpha r\sin(rt) + \beta r\cos(rt)\)

\(x(t) = \alpha \cos(rt) + \beta \sin(rt)\)

Diferenciando \(x(t)\),

\(\ddot{x}(t) = -\alpha r^2\cos(rt) - \beta r^2\sin(rt) = -r^2x(t)\)

\(x(t) = \alpha \cos(rt) + \beta \sin(rt)\)

Diferenciando \(x(t)\),

\(-r^2 x(t) = -\frac{k}{m}x(t)\)

\(x(t) = \alpha \cos(rt) + \beta \sin(rt)\)

Diferenciando \(x(t)\),

\(r = \sqrt{\frac{k}{m}} \equiv \omega\)

\(x(t) = \alpha \cos(\omega t) + \beta \sin(\omega t)\)

Constantes do sistema

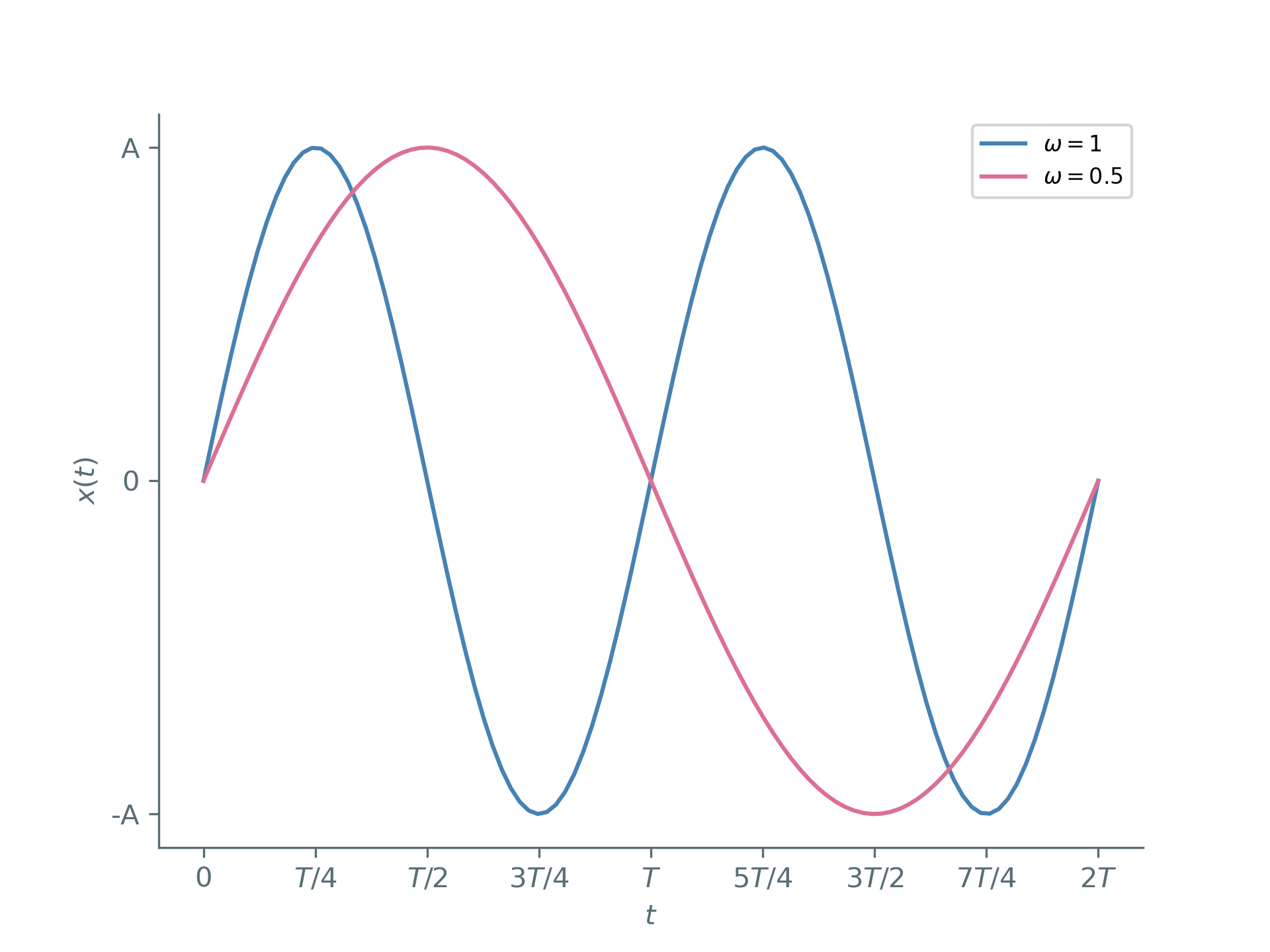

Frequência

A constante \(\omega\) é chamada de frequência natural de oscilação.

\begin{align*} \omega = \sqrt{\frac{k}{m}} \end{align*}

Depende somente de propriedades da massa e da mola.

Frequência

O movimento é dito harmônico quando a frequência não depende do tempo. Uma mola muito distendida ou um pêndulo que inicia numa posição muito alta descrevem movimentos oscilatórios, mas não harmônicos.

Período

\begin{align*} x \left( t+\frac{2\pi}{\omega} \right) &= \alpha\cos(\omega t + 2\pi) + \beta\sin(\omega t + 2\pi)\\ &= \alpha\cos(\omega t) + \beta\sin(\omega t) = x(t) \end{align*}

\(T\equiv \frac{2\pi}{\omega}\) é chamado de período de oscilação, e é o tempo que a massa leva entre chegar na mesma posição com mesma velocidade.



Constantes arbitrárias

Para identificar \(\alpha \) e \(\beta \), precisamos das condições iniciais. Segunda ordem \(\leftrightarrow\) duas condições.

Constantes arbitrárias

Sejam \(x(0) = x_0\), \(\dot{x}(0) = v_0\).

\(x(t) = \alpha \cos(\omega t) + \beta \sin(\omega t)\)

Constantes arbitrárias

Sejam \(x(0) = x_0\), \(\dot{x}(0) = v_0\).

\(x(0) = \alpha \cos(\omega 0) + \beta \sin(\omega 0)\)

Constantes arbitrárias

Sejam \(x(0) = x_0\), \(\dot{x}(0) = v_0\).

\(x_0 = \alpha \)

Constantes arbitrárias

Sejam \(x(0) = x_0\), \(\dot{x}(0) = v_0\).

\(\dot{x}(t) = -\omega \alpha \sin(\omega t) + \omega \beta \cos(\omega t)\)

Constantes arbitrárias

Sejam \(x(0) = x_0\), \(\dot{x}(0) = v_0\).

\(\dot{x}(0) = -\omega \alpha \sin(\omega 0) + \omega \beta \cos(\omega 0)\)

Constantes arbitrárias

Sejam \(x(0) = x_0\), \(\dot{x}(0) = v_0\).

\(v_0 = \omega \beta\)

\(x(t) = x_0 \cos(\omega t) + \frac{v_0}{\omega}\sin(\omega t)\)

Expressão alternativa

Amplitude e Fase

Há uma maneira mais instrutiva e compacta de escrever a solução.

\(x(t) = \alpha \cos(\omega t) + \beta \sin(\omega t)\)

Amplitude e Fase

\(x(t) = \alpha \cos(\omega t) + \beta \sin(\omega t)\)

Amplitude e Fase

\(x(t) = \frac{\sqrt{\alpha ^2+\beta ^2}}{\sqrt{\alpha ^2+\beta ^2}}\cdot\left[ \alpha \cos(\omega t) + \beta \sin(\omega t) \right]\)

Amplitude e Fase

\(x(t) = \underbrace{\sqrt{\alpha ^2+\beta ^2}}_{\equiv A} \left[ \frac{\alpha}{\sqrt{\alpha^2+\beta^2}} \cos(\omega t) + \frac{\beta}{\sqrt{\alpha ^2+\beta ^2}} \sin(\omega t) \right]\)

Amplitude e Fase

\(x(t) = A \left[ \frac{\alpha}{A} \cos(\omega t) + \frac{\beta}{A} \sin(\omega t) \right]\)

Amplitude e Fase

\(x(t) = A \left[ \frac{\alpha}{A} \cos(\omega t) + \frac{\beta}{A} \sin(\omega t) \right]\)

\(\left( \frac{\alpha}{A} \right)^2 + \left( \frac{\beta}{A} \right)^2 = \frac{\alpha^2 + \beta^2}{A^2} \equiv 1\)

\(\frac{\alpha}{A} = \cos(\varphi),\frac{\beta}{A} = -\sin(\varphi)\)

Amplitude e Fase

\(x(t) = A \left[ \cos(\varphi) \cos(\omega t) - \sin(\varphi) \sin(\omega t) \right]\)

Amplitude e Fase

\(x(t) = A \cos(\omega t + \varphi)\)

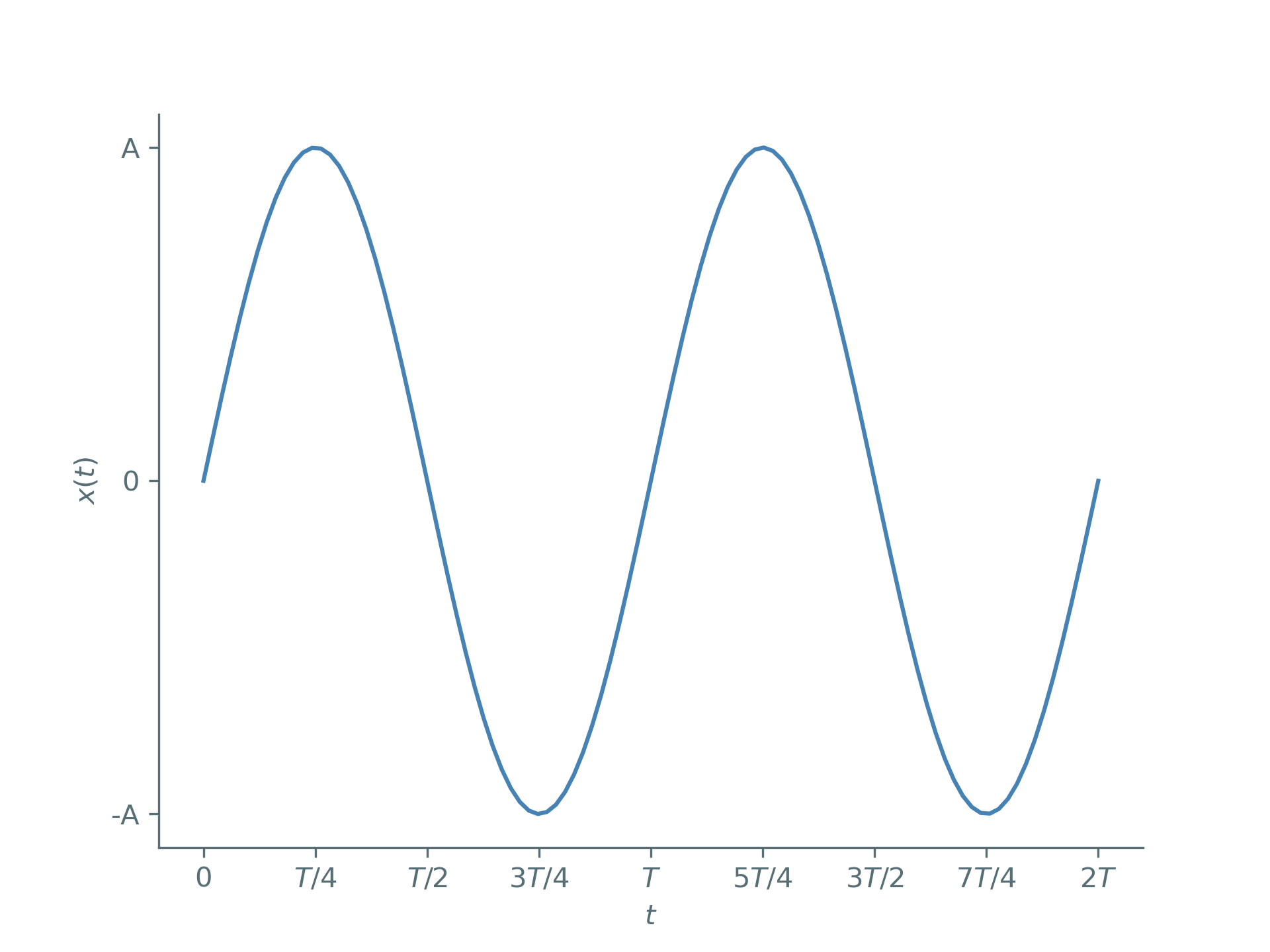

\(x(t) = A \cos(\omega t + \varphi)\)


\(x(t) = A \cos(\omega t + \varphi)\)

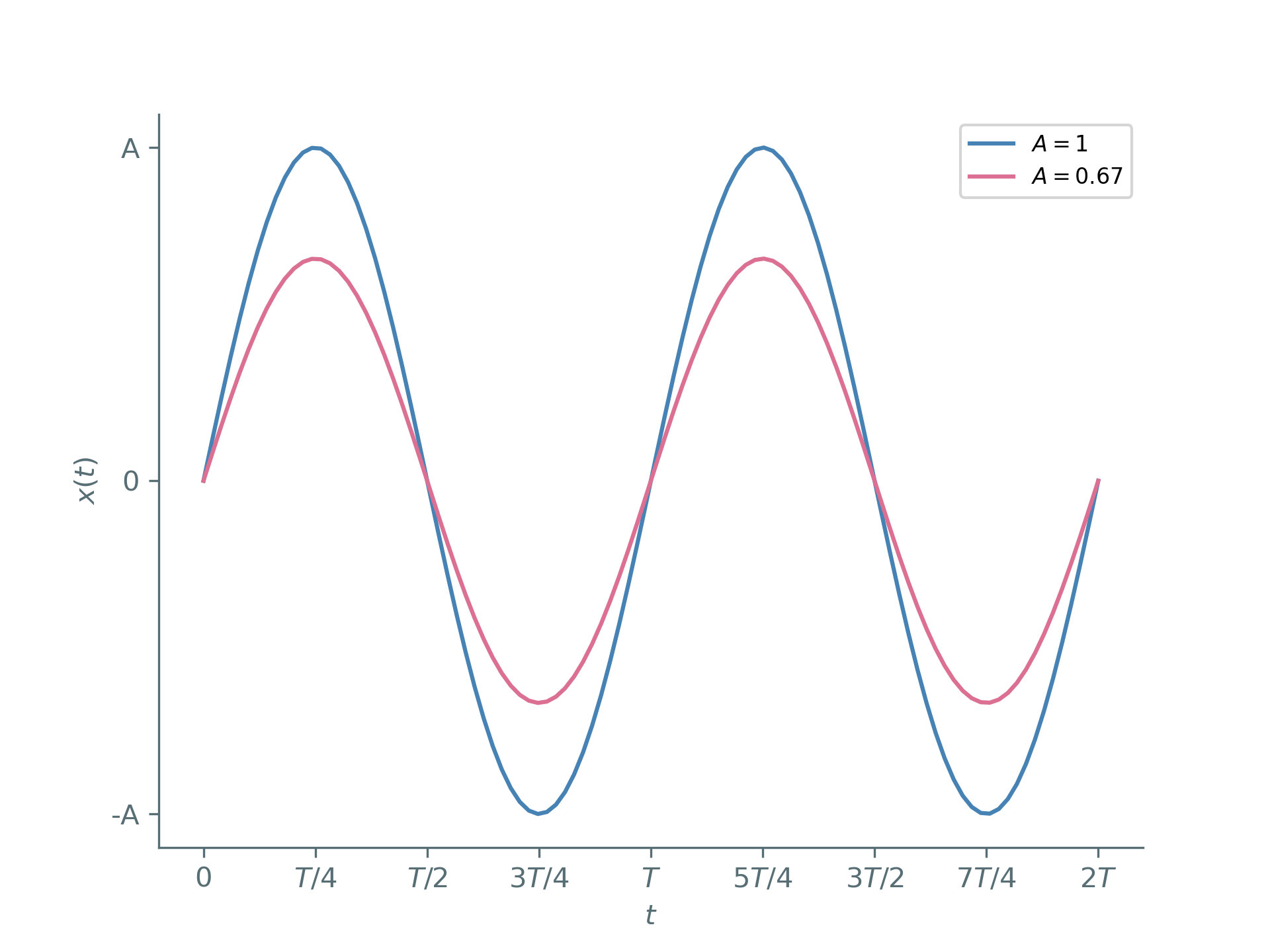

\(A\) é chamada de amplitude.


\(x(t) = A \cos(\omega t + \varphi)\)

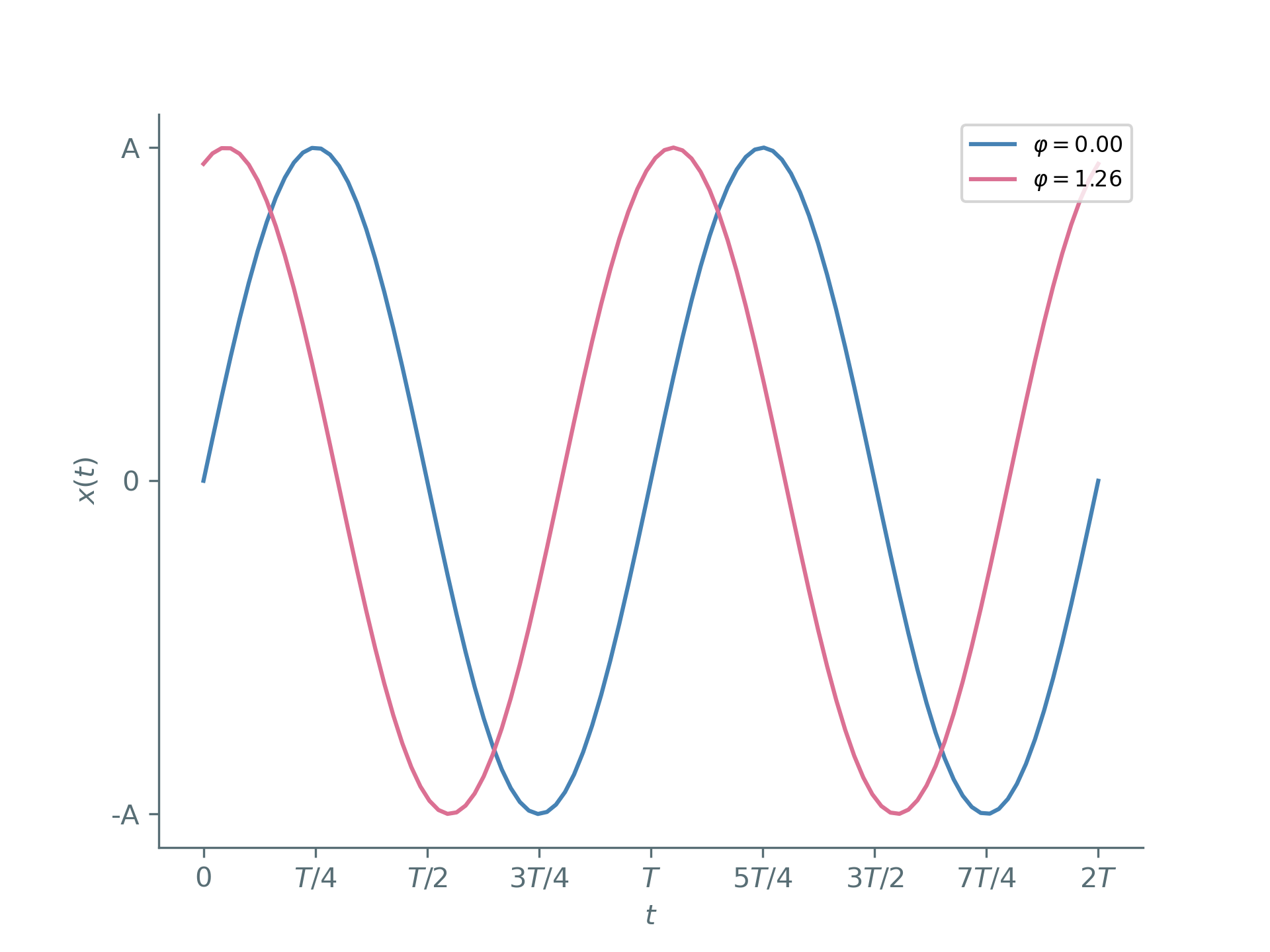

\(\varphi\) é chamada de fase.


Energia do sistema

\(x(t) = A\cos(\omega t + \varphi)\)

Podemos calcular a energia do sistema como

\begin{align*} E = \frac{m\dot{x}^2}{2} + \frac{kx^2}{2} \end{align*}

\(x(t) = A\cos(\omega t + \varphi)\)

Podemos calcular a energia do sistema como

\begin{align*} \omega^2 &= \frac{k}{m} \implies k = m\omega^2\\ E &= \frac{m\dot{x}^2}{2} + \frac{m\omega^2x^2}{2} \end{align*}

\(x(t) = A\cos(\omega t + \varphi)\)

Podemos calcular a energia do sistema como

\begin{align*} E &= \frac{m\dot{x}^2}{2} + \frac{m\omega^2x^2}{2}\\ \dot{x}(t) &= -A\omega\sin(\omega t + \varphi) \end{align*}

\(x(t) = A\cos(\omega t + \varphi)\)

Podemos calcular a energia do sistema como

\(E = \frac{m}{2}[-A\omega\sin(\omega t+\varphi)]^2 + \frac{m\omega^2}{2}[A\cos(\omega t + \varphi)]^2\)

\(x(t) = A\cos(\omega t + \varphi)\)

Podemos calcular a energia do sistema como

\begin{align*} E = \frac{m\omega^2A^2}{2} [\sin^2(\omega t+\varphi) + \cos^2(\omega t + \varphi)] \end{align*}

\(x(t) = A\cos(\omega t + \varphi)\)

Podemos calcular a energia do sistema como

\begin{align*} E = \frac{m\omega^2A^2}{2}. \end{align*}

\(E = \frac{m\omega^2A^2}{2}\)

Como \(A^2 = x_0^2 + \frac{v_0^2}{\omega^2}\), concluímos que

\begin{align*} E = \frac{mv_0^2}{2}+ \frac{m\omega^2x_0^2}{2} \end{align*}

\(\implies\) a energia se conserva.

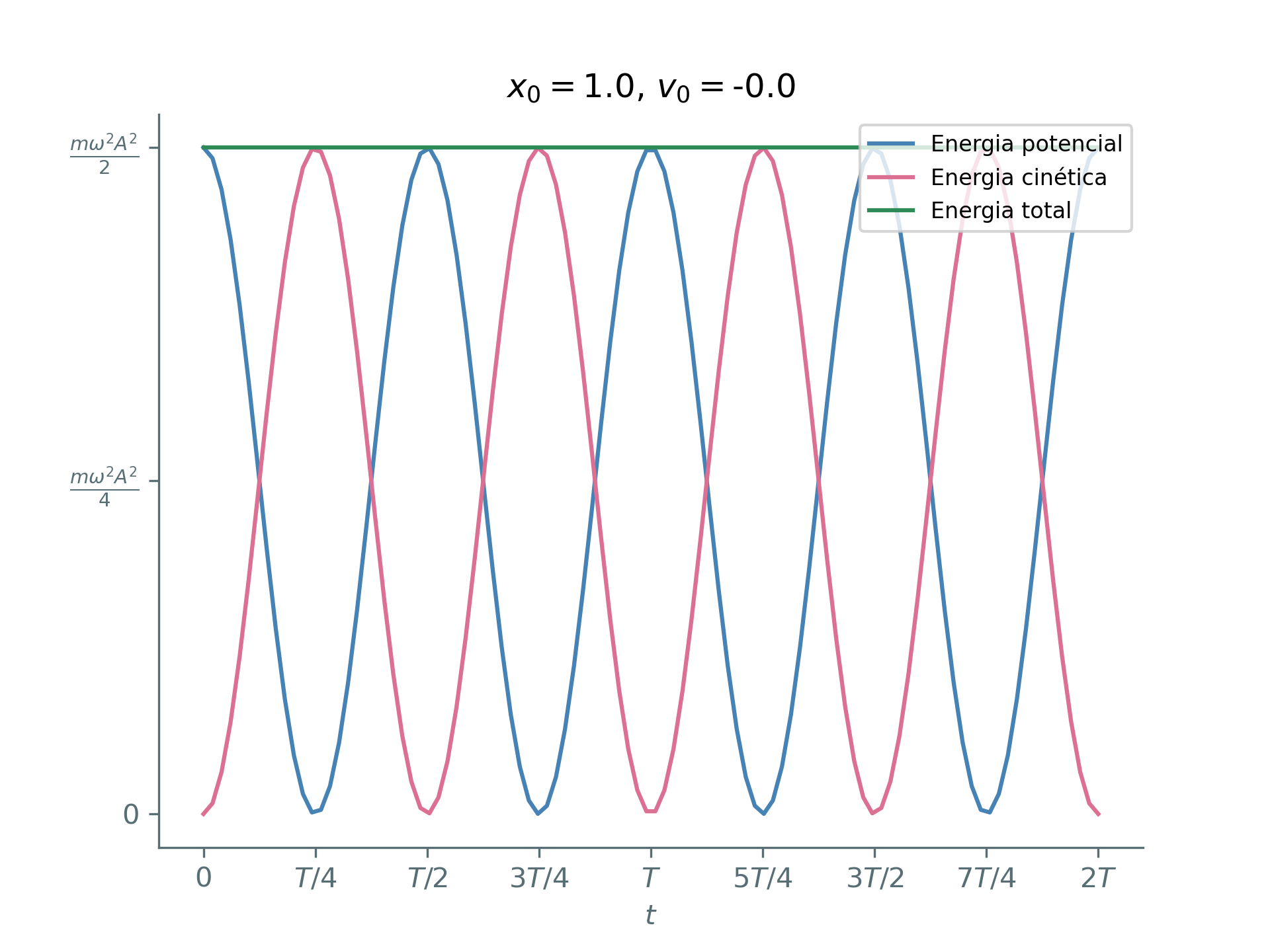

Energia do oscilador harmônico


Pêndulo inextensível

Pêndulo inextensível


Pêndulo inextensível


Pêndulo inextensível

A tensão equilibra a componente radial da força:

\begin{align*} T = mg\cos\theta \end{align*}

Pêndulo inextensível

A componente perpendicular é a força resultante:

\begin{align*} ma = -mg\sin\theta \end{align*}

Pêndulo inextensível

A componente perpendicular é a força resultante:

\begin{align*} m\ell\ddot{\theta} = -mg\sin\theta \end{align*}

Pêndulo inextensível

Para pequenos ângulos, \(\sin\theta\approx\theta\)

\begin{align*} \ddot{\theta} + \frac{g}{\ell}\theta = 0 \end{align*}

Equivalente a

\begin{align*} \ddot{x} + \frac{k}{m}x = 0 \end{align*}

Pêndulo inextensível

Solução harmônica!

\begin{align*} \theta(t) &= A \cos(\omega t + \varphi)\\ \omega &= \sqrt{\frac{g}{\ell}}, T = 2\pi \sqrt{\frac{\ell}{g}} \end{align*}

Pêndulo inextensível

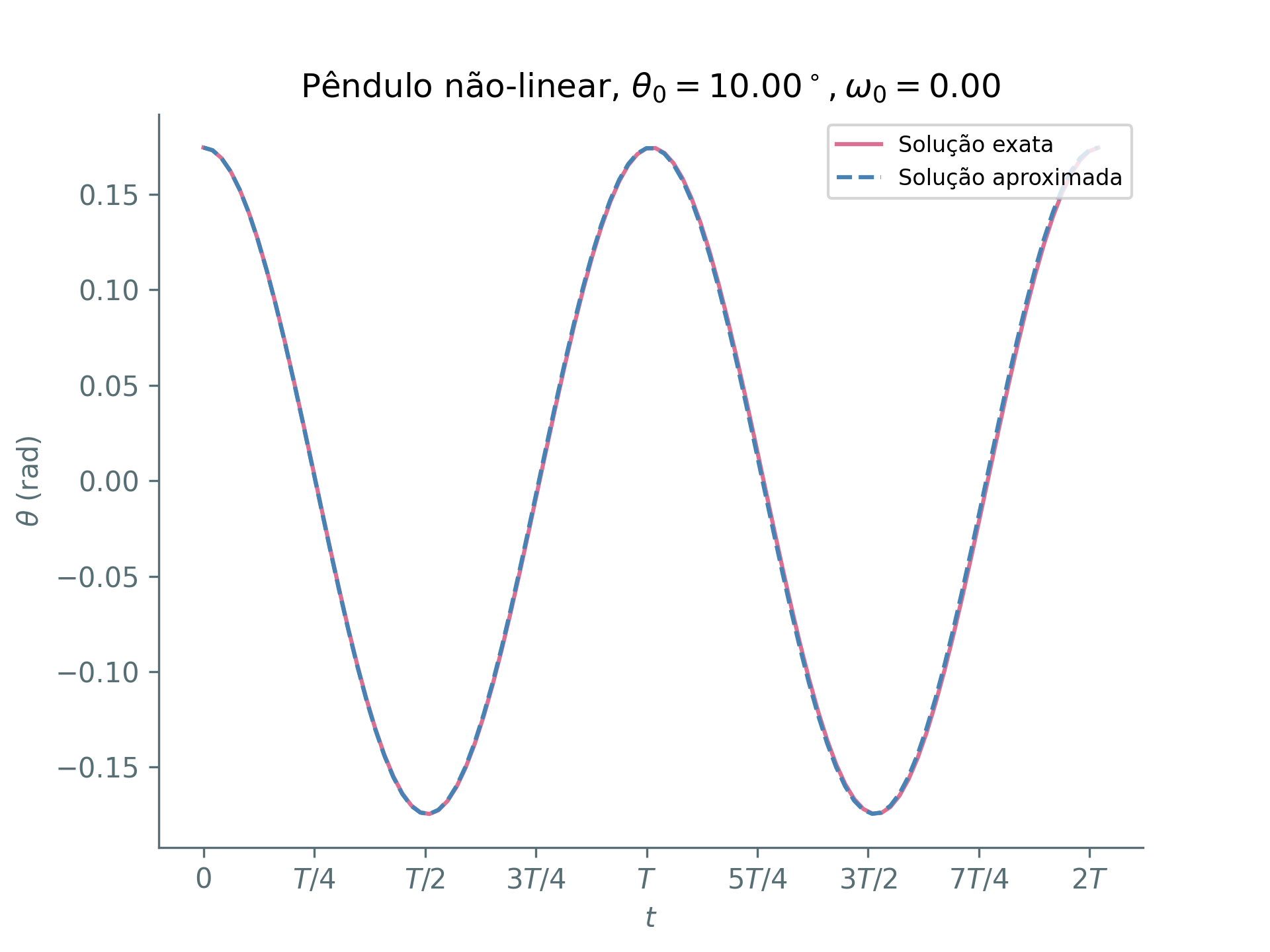

Solução aproximada boa para ângulos pequenos!


Pêndulo inextensível

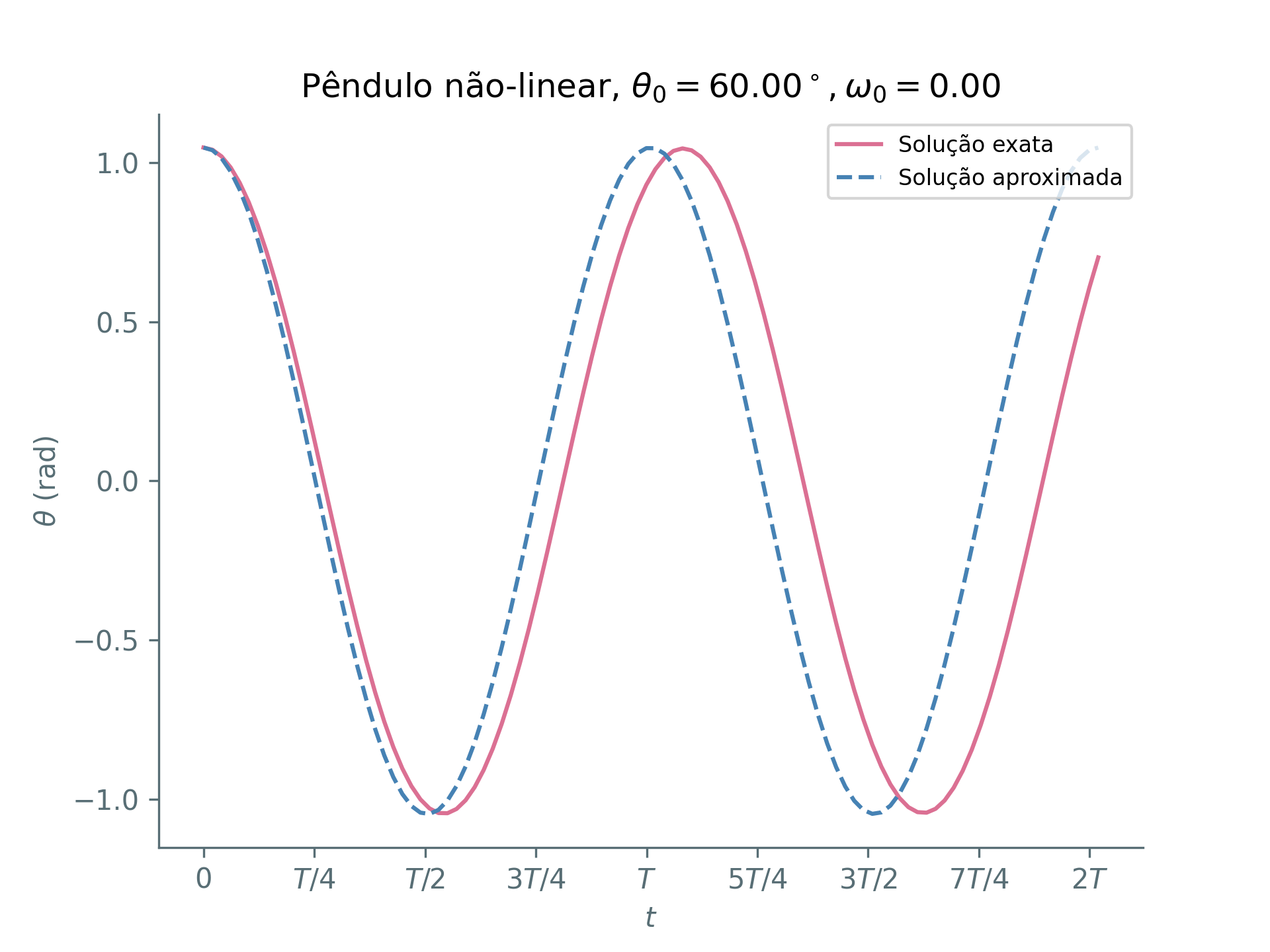

Solução exata diferere para ângulos grandes!


Pêndulo inextensível

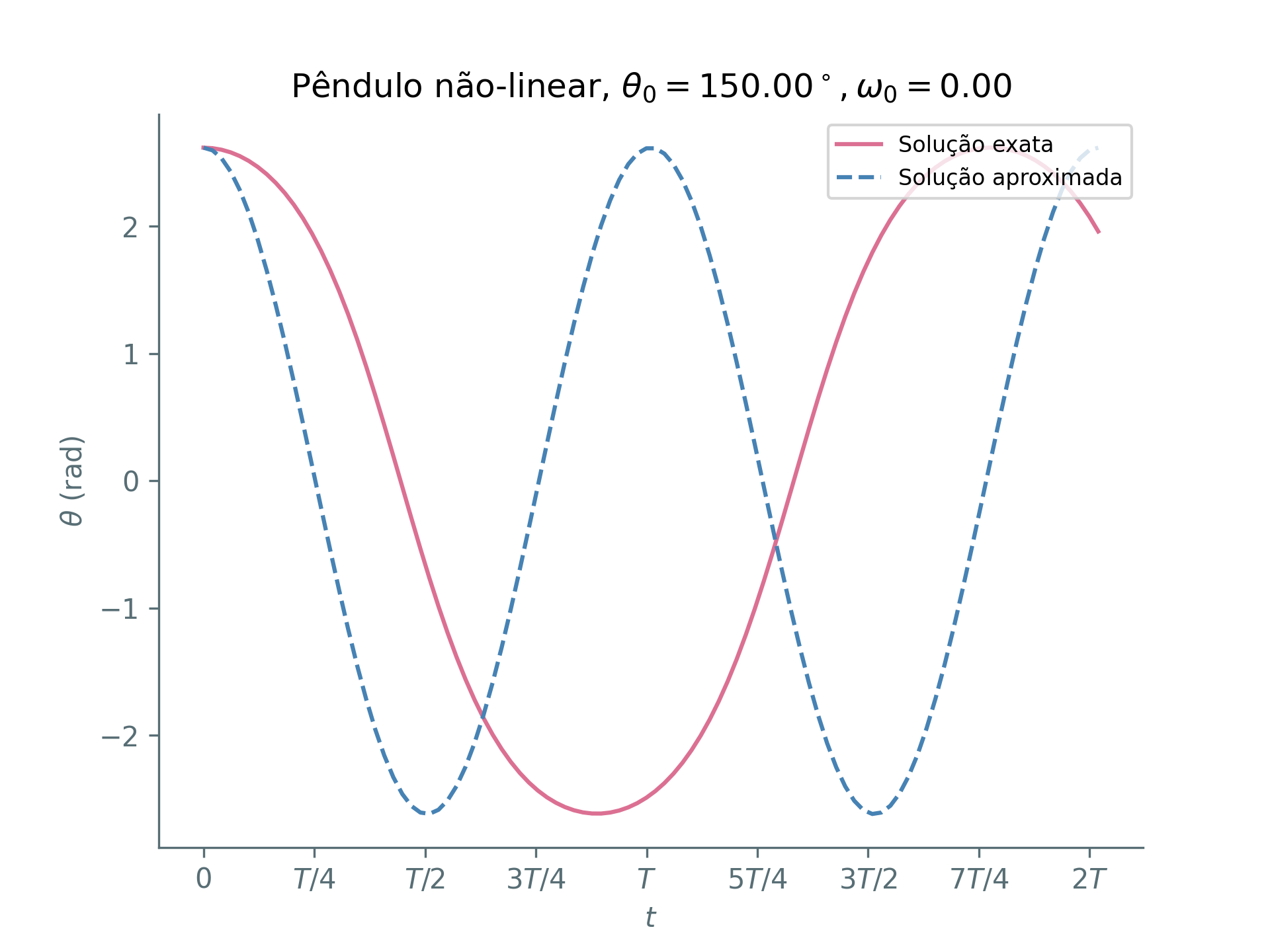

Solução exata diferere para ângulos grandes!


Pêndulo inextensível

Solução exata diferere para ângulos grandes!
